شاید برای بسیاری از برقکاران یا مردم عادی سوال باشد که نقشه سیم کشی آیفون تصویری سوزوکی چگونه است و چگونه میتوان حتی یک آیفون تصویری سوزوکی را نصب کرد .ما در ادامه با توضیحات کاملی که توسط بخش تعمیرات خود فراهم آورده ایم سعی کرده ایم به اینکه شما آیفون تصویری سوزوکی را بتوانید نصب کنید کمکی کرده باشیم .اگر به هر دلیلی نتوانستید آیفون تصویری سوزوکی خود را نصب کنید با مراجعه به لینک زیر با کارشناسان فنی ما در ارتباط باشید تا بتوانند شما در این امر راهنمایی کنند .
آموزش سیم کشی آیفون تصویری سوزوکی به صورت تصویری
بخش تعمیرات آیفون تصویری آریا ایمن
سیم کشی آیفون تصویری سوزوکی
در ابتدا لازم است که توضیحاتی را درباره رنگبندی سیم ها در آیفون تصویری سوزوکی ذکر کنیم .
مانیتورهای سوزوکی نیازمند سیم کشی با ۴ رشته سیم میباشند که این رنگبندی به ترتیب شامل رنگ های قرمز،آبی،زرد،سفید میباشد .
رنگ قرمز : این سیم برای Voice یا صدا در رنگبندی سیم کشی آیفون تصویری سوزوکی مورد استفاده قرار میگیرد .
رنگ آبی : به عنوان منفی در رنگبندی سیم کشی آیفون تصویری سوزوکی استفاده میشود .
رنگ زرد : به عنوان مثبت دستکاه آیفون تصویری سوزوکی مورد استفاده است.
رنگ سفید : به عنوان سیم تصویر در آیفون تصویری سوزوکی مورد استفاده قرار میگیرد .
پیشنهاد مطلب :نقشه سیم کشی آیفون تصویری کوماکس
آموزش نصب آیفون تصویری

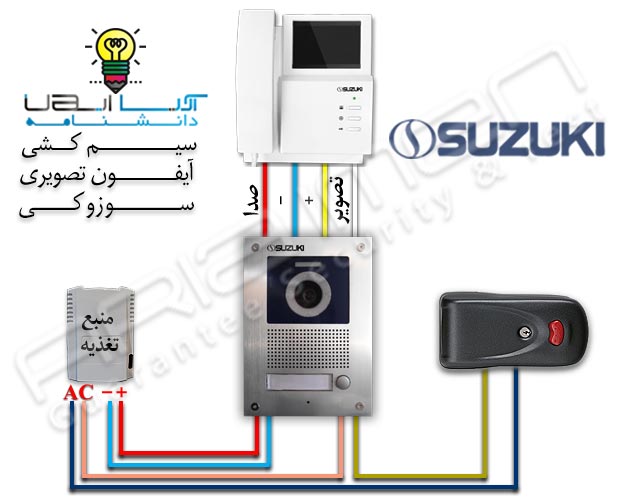

در تصویر زیر نحوه اتصال سیم کشی آیفون تصویری را مشاهده میکنید
همانطور که مشاهده میفرمایید ۴ رشته سیم از پنل آیفون تصویری به مانیتور سوزوکی وصل شده اند که ترتیب سیم ها به مانند رنگبندی بالا است .
وصل کردن ترانس در آیفون تصویری سوزوکی
برای باز کزدن درب و همچنین دادن برق به پنل آیفون تصویری تکنوتل نیاز به یک ترانس معمولا ۱۲ ولت و بعضا ۲۴ ولت داریم .
نحوه اتصال این سیم ها به آیفون تصویری به مانند عکس که از خروجی AC ترانس برای قفل برقی و از خروجی DC ( یا همان مثبت و منفی ) آن برای برق پنل استفاده مینماییم.
وصل کردن درب باز کن در آیفون تصویری سوزوکی
از خروجی AC ترانس دو سیم به پشت پنل آیفون تصویری میبریم و یکی از آنها را به یک سیم درب بازکن پشت پنل وصل میکنیم و سیم دیگر را به یک رشته سیم از دو رشته ای که از پشت قفل آمده است ارتباط میدهیم.
از قفل هم دو رشته سیم تا پشت پنل آیفون تصویری میکشیم و یک رشته را به یکی از دو رشته سیم قفل باز کن پنل و دیگری را به سیم اضافه ای که از ترانس آورده ایم وصل میکنیم.
لازم به ذکر است سیمی که باید از ترانس به قفل میرسد میتواند هم به صورت مستقیم وارد قفل شود به مانند تصویر بالا و یا اینکه به مانند توضیحی که داده شد به صورت غیر مستقیم و در پشت پنل اتصال پیدا کند .
انواع سیم کشی آیفون تصویری در ساختمان
اگر مایلید درباره سیم کشی کلی آیفونهای تصویری در ساختمان بیشتر بدانید وارد لینک زیر شوید
انواع سیم کشی در ساختمان
خرید آیفون تصویری سوزوکیاگر مایل به خرید آیفون تصویری میباشد با کلیک بر روی لینک زیر از مدلها و قیمت آیفون تصویری های مختلف مطلع شوید
سلام برای پدرم آیفون تصویری سوزوکی گرفتیم سوالم اینه چراغ دوربین باید دائما روشن باشه یا اشتباه سیم کشی شده؟گرچه نصاب میگه مدلش اینجوریه که دائم روشنه
سلام و عرض ادب …. نه …اگر منظورتان چراغ دید در شب هست ….خیر نباید یکسره روشن باشد و اگر همیشه روشن میماند مطمئنا اشتباهی در کار هست
سلام منم چند ماه پیش برایکی نصب کردم خوب بودولی الان چراغ بالای پنل که برادیددرشب هست یه سره روشن میمونه وشبها خودش درب راباز میکنه مشکل چیه
نه نباید روشن باشه تو سری جدید ولتاز dcنمیخواد
سلام،مدتی چراغ ابی کوچک گوشی سوزوکی بطورمرتب چشمک میزنه وخواموش میشه ایا مشکل داره؟
سلام و عرض ادب
اگر چراغ چشمک میزند احتمالا ایراد برد تغذیه دارد و باید نسبت به رفع ایراد اقدام کنید در غیر اینصورت مشکلات جدیدتری پیش خواهد آمد
باسلام.آیفون سوزوکی داریم.موقع باز کردن درب یک لحظه تصویر قطع میشه و دوباره برمیگرده.علت چی هست؟
سلام و عرض ادب
شایعترین دلیلش میتونه ضعف دوربین پنل باشد و یک احتمال دیگر هم ضعیف بودن سیم کشی میباشد.
سلام و عرض ادب
احتمال قریب به یقین دوربین ضعیف میباشد.
موفق باشید
سلام، ایفون سوزکی ارتباط داخلی داره؟! گوشی مدل ۴۱۳ هستش، اگر داره نقشه سیم کشی میخوام، ممنون
با سلام دوست عزیز ۴۱۳ متاسفانه ارتباط داخلی نداره..
با سلام.من برای تعمیر یه ایفون سوزوکی رفتم ایفون تصویر نداره .سیم ها رو هم عوض کردم درست نشد .البته گزینه منو روی صفحه نمایش رو هم میزنیم صفحه نمایش چیزی نشون نمیده .حالا موندم مشکل از دوربینه یا صفحه نمایش
عرض ادب و احترام
احتمال زیاد ایراد از دوربین و یا قطع بودن سیم تصویر میباشد.
موفق باشید
سلام صدای ایفون تصویری سوزوکی چطور کم و زیاد میشه
اگه صدا میاد و صفحه آبیه پنل سالمه و سیم سفید یا همون شماره چهار قطه ولی اگه صفحه مشکیه و چیزی نمیاره سیم کشتون یه اشتباه بارز کرده و پنل داخلی رو زده برق قبل این که کامل تموم بشه نصب و پنل داخلیتون خراب شده
ما یک دستگاە سوزوکی خریدیم ولی در باز نمی کند مکشل کجاست لطفا مرا راهنمائی کنید
شما دکمه در باز کن مانیتور را بزنید اگه صدای رله در بازکن از داخل پنل بیرون شنیده شد صدا تق تق مانیتور و پنل سالمه ترانس قفل برقی و سیم قفل را چک کنید
سلام رله مربوط به تصویر خراب بود تعویض شد. تصویر دارم ولی درب باز کن کار نمیکنه و کلید زنگ پنل صدا نمیده ولی مانیتور زنگ میزنه. صدا هم ندارم.
سلام دوست عزیز این ایراد به احتمال زیاد مربوط به سیم کشی میباشد سیم صدا که همان سیم قرمز است چک کنید
سلام
آیفون تصویری سوزوکی داریم ، مدتی که اگر کسی شاسی زنگ رافشار دهد زنگ نمی خورد فقط تصویر و صدا دارد لطفا راهنمایی کنید.
سلام اگه هم از داخل هم از بیرون موقع فشار دادن شاسی صدا زنگ شنیده نشه یا شاسی یا سیم زنگ مشکل داره
با سلام بنده یک گوشی سوزوکی خریدم بعد از نصب توسط نصاب تصویر وصدا اومده و درهم باز میشه اما پنل زنگ نمی زنه و موقع زنگ زدن فقط مانیتور روشن میشه البته زنگ گوشی سالمه
سیم هدست رو چک کنید
سلام خسته نباشید ایفن با اینکه توبرق نه تصویر داره نه صدا ونه چراغ ایفن روشنه با اینه سیم اصلی از پشت ایفن ما رد شده اما بقیه واحدا مشکلی ندارن ممنون میشم راهنماییم کنین
مانیتور اشکال دارد
سلام عرض ادب بابت راهنمایی درستی که جهت حل مشکلات ایفون تصویری میکنید صمیمانه تشکر میکنیم
نحوه بستن آیفون سوزوکی چهار واحده و بسن سوئیچر آن چطوری نصب میشود
چهار رشته سیم شماره یک تا چهار مانیتور رو به جعبه تقسیم اورده به ترتیب به سوییچر وصل کنید چهار رشته سیم یک تا چهار پانل رو به قسمت ورودی سوئیچر وصل کنید چهار رشته سیم هم از پنل که مربوط به زنگ هر واحد هست رو در کنار چهار سیم پنل داخل سوئیچر کنار هر واحد یعنی زنگ واحد یک به واحد یک تا چهار و دو رشته سیم مثبت منفی از منبع تغذیه به پنل وصل کنید و دو رشته سیم هم از پنل به در بازکن کار تمام سیم صفر شش قلع کردن سیم نصب وارنیش بدون روشن میشه فقط پنل رو تا پایان کار به برق نزده کلید رو هم آف بذارید
سلام خسته نباشید.آیفون تصویری سوزوکی داریم ۱۶ واحد هست.واحد ما تصویر داره صدا هم میاد و میره فقط زمان در باز کردن دکمه رو میزنیم زنگ به صدا در میاد.و تصویر دائم روشن هست.
با سلام یا شاسی زنگ واحد شما یاواحد دیگری خرابه
باسلام . آیفون سوزوکی ما در رو باز نمیکنه . البته کل مجتمع این مشکل رو دارن . ممنون میشم راهنمایی کنید
به نظر من چون همه واحدها این نقص رو در ایفون داره پس داخل واحد دنبال ایراد نگردید قفل و پشت پنل دو سیم ای سی و خروجی سیم به در بازکن رو چک کنید در مرحله اول ببینید در بازکن صدا میخوره با زدن دکمه اگر بله که رگلاژ زنجیر یا زبانه در که در حالت فشار باز نمی کنه روغن کاری فنر و ریل در بازکن اگر صدایی از در بازکن نبود البته در صورت استفاده از در بازکن های مکانیکی قدیمی تست ترانس و داشتن ولتاژ بعد دو سیم وصل به در باز کن رو چک کنید شاید در اومده باشه یا قطعی داره سپس پشت پنل سیم های مربوط به در بازکن که احتمال کمتر وجود داره اگه اشتباه وصل نشده باشه که به دو روش وصل می شه روش اول یکی از دو سیم ای سی وصل میشه به در بازکن سیم دیگه به پشت پنل و ازپشت پنل به سر دیگر در بازکن رو ش دوم وصل کردن سیم ترانس به پشت پنل هر دو سیم و در خروجی دو سیم از پنل به در بازکن
با سلام و عرض خسته نباشید خدمت همکاران محترم ایفون تصویری ما ۱۰طبقه هستش زنگ هریک از واحد ها رو میزنیم کل واحدها زنگشون بصدا در میاد و در باز کنم عمل نمیکنه علتش رو اکه بگین ممنون میشم
سلام
وعرض ادب الان نزدیک به پنج ماه هست آیفون تصویری سوزکی نصب کردم والان صدا از دم در ندارم از داخل صدا عالی هست همه جوره چک کردم ولی درست نشد راهنمایی میکنید
با عرض سلام وقتی زنگ زده میشه و ایفون برداشته میشه صدای زوزه شدید میاد علت؟ ممنون
سلام دوست عزیز علت به احتمال زیاد میکروفن هندسته
با سلام ایفون زنگ میخوره تصویرم داره اما در باز نمیشه صدا هم نداره دلیلش چی میتونه باشه؟
باتشکر
سلام احتمال زیاد سیم صدا قرمز قطع باشه
سلام آپارتمان نشین هستم آیفون تصویری من سوزوکی مدل ۷۲۷ هست چون مالک اینو نصب کرده دفترچه راهنما ندارم بخصوص حافظه خارجی که رم میخواد چطور بلد نیستم همچنین پخشش.لطفا اگه دفترچه راهنما فارسی یا مرا دراین مورد راهنمایی کنید ممنون میشم
سلام و عرض خسته نباشید ، آیفون تصویری سوزوکی تصویر نداره وقتی دکمه تصویر روی پنل رو میزنم یه لحظه صفحه آبی میاد و میره به نظر اشکال از چیه و اون جمپر پشت روی کدوم سوکت باید باشه
با سلام
وقتی از پنل بیرونی دکمه زده میشود تصویر با تاخیر ۵ ثانیه ذخیره میشود.
دلیلش چیه؟
سلام بنده میخوام ایفون سوزوکی از یک گوشی واس ۲تا درب ورودی استفاده کنم لطفا راهنمایی کنید تشکر
سلام و عرض ادب مانیتورهایی که کد ۳ رقمی محصول عدد وسط ۲ باشد به دو پنل وصل میشوند مثلا ۴۲۳٫ ۷۲۵٫۷۲۷ و ….
سلام.ایا برای ایفون ۷۲۷ سوزوکی میتوان از برق acبرای کل نصب استفاده کرد؟؟استفاده از برق dc در این ایفون ضروری است؟؟من یک ترانس دارم که تنها ۲ خروجی دارد لطفا راهنمایی کنید؟؟
سلام خسته نباشید لطفا نوشته هاتون رو اصلاح بکنید تا ملت سردرگم نشن ایفونهای تصویری خودشون پاور مستقیم دارن و ترانس فقط واسه در باز کن استفاده میشه و اون پایه های جریان DCهمون مثبت و منفیه واسه ایفون های صوتی بود که پاور نداشتن و الان برای ایفون تصویری بلااستفاده است واسه ایفون تصویری از ترانس پایه ACمستقیم به پایه ۱۲ ولت پنل دم در وصل میکنیم و از پایه های قفل که روی پنل دم در هست میدیم به قفل الاماشالله هزارتا سایت واسه نصب ایفون هست ولی هزارتاش از هم کپی کردن
هزار مدل گوشی با تعقییر جای سیمها به حالتی بی فایده فقط برای اینکه بگن کپی همدیگه نیست و ایده جدیدی هست تو بازار وجود داره برای سر در گمی نصابها و خصوصا رفع عیب تا اونج که من مطلع هستن در سوزوکی با برق دی سی کل سیستم پنل روشن می شه و در باز کن هم عمل میکنه برق ۲۲۰مانیتور هم همونطور که گفتید کار خودشو انجام میده بهتر بود یک قانون طراحی شبیه حداقل در ترتیب صدا و منفی و مثبت و تصویر در ایفونها می بود و ترتیی سیمها در یک رنگ مشخص و ترتیب مشخصاین نظر منه البته و بهتر بود همه نصابها از یک فرم رنگ بندی در ایفونها برای نصب استفاده کنند برای سهولت عیب یابی
با سلام و خسته نباشید آیفن تک واحده تصویری سوزوکی دارای ۵ رشته سیم است. ولی در مدل های دیگه آیفن ۴ سیمه آیا این امکان وجود داره ک بتونم ۴ سیمه این آیفن رو راه اندازی کنم. مچکرم
با سلام سیم زنگ را با سیم صدا که سیم قرمز رنگ است یکی کنید و ۳ سیم ابی.زرد.سفید به هم رنگ های خودشان وصل شوند .
سلام آیفون تصویری سوزوکی نصب کردم زنگ نمیخوره
سلام.طریقه تنظیم (کارت درب باز کن)تگ درب باز کن سوزوکی مدلsz-727m را لطفا توضیح بدهید
با سلام چطور میتونم پیغام گیر آیفون ۷۲۶ حافظه را غیرفعال کنم با تشکر
سلام ایفون تصویری سوزوکیمون. تصویرش اصلا قطع نمیشه ایراد از سیم کشیه یا گوشی قبلا اینطوری نبود. قبل از اینکه خراب بشه ببرم تعمیرات خوب بود. الان تصویر قطع نمیشه. دقیقا مثل قبل وصل کردم. علت خرابی قبلا بارندگی بوده ک پنل عوض شد با دوربین
سلام تصویر ایفون خونمون قطع نمیشه. مشکل از کجاست
سلام ایفون سوزوکی زنگ واحد۴و۶ باهم میخوره ایرادش چیه؟
سلام ایفون سوزکی چندساله تو ساختمان ما نصف شده است الان ایراد دارد باشرکت تماس گرفتیم نصاب اومد فقط دوربین عوض کرده ۲۰۰هزار تومان گرفته رفت الان ایفون مامشکلش رفع نشده وقتی دربازکن میزنیم بجای اینکه درباز بشه زنگ میخوره بانصاب تماس گرفتم گفت هرواهد ۳۰هزارتومان برای بازید واحد پول سویچ جدا ۹۰ هزارتومان بازید پنل گفتم کل پول تمیرچقدر میشه ۸واحد گفت با تعرفه شرکت حساب میکنم ۵۵۰۰۰۰هزارتومان ایا واسه یه سرویس حتما ما به نماینده شرکت اینقدر پول بدیم
با سلام یا شاسی زنگ واحد شما یاواحد دیگری خرابه
عرض سلام و ادب و احترام.من مدل sz-4ucm رو خریدم.میخواستم بدونم اون ۲ تا سیمی ک از درب اومده رو باید به همون lock پنل وصل کرد؟
ممنون
باسلام و خسته نباشید
ایفون تصویری سوزوکی ۱۶واحده که دارای دو سویچر ۸ کانل میباشد برای این منظور دیگر لازم نیست که سیم زنگ از واحد به سویچر بیاید و فقط از پنل به سویچر وصل میشود درست میگم؟؟؟
و یه سوال دیگه که اگه از بالا سیم زنگ وصل بشه ولی از پایین به جایی وصل نشه که مشکلی نداره؟؟؟چون از قبل سیم کشی و نصب شده
با تشکر
سلام پشت پنل هیچ جای ورودی برق مشخص نشده میشه راهنمایی کنید که مثبت و منفی چطور به پنل متصل میشه. فقط یه سوکت ۴ سیمه به بخش مشخص شده جهت طبقات داره و دوتا سیم که از داخل متصله فقط همیناست
سلام، آیفون تصویری سوزوکی ما صدا از (پنل) جلوی در به داخل( مانیتور) نمیاد یاگاهی قطع و وصل میشه، ممنون میشم راهنماییم کنید
باسلام عرض ادب به احتمال زیاد ایراد از برد صوت مانیتوره سلکتور برد صوت را با اسپری سلکتور شور تمیز کنید اگه نشد باید سلکتورش عوض بشه
سلام ایفون سوزوکی نصب کردم همه چیزش درسته فقط صدای زنگش در نمیاد ولی صداو تصویرش درست است.ولی چراغ شبش مرتب شب ها روشن است.
سلام من یک سوزوکی مدل ۴١۵ ام دارم. میخواستم بپرسم. از کجا میشه آلار رو عوض کرد. دکمه های زیر مانیتور کار نمیکنه. فقط on/off کار میکنه
سلام طریقه نصب اینترکام رو در آیفون های سوزوکی میشه برام بفرستین ممنونم
باسلام چطوری میتونم به کارت جدید برنامه بدم که درباز بشه ممنون از راهنماییتون
سلام ایفون تصویری سوزوکی ۴۱۵I خریدم و نصب کردم تصویر خوبه ولی تو گوشی کمی نویز هست اول فکر کردم از سیم کشی فویل دار ساختمونه ولی وقتی اتصالات رو از پشت مانیتور واحد قطع میکنم باز هم نویز هست برای واحد ۳ طبقه طبعا ۳ تا مانیتور هم خریدم هر ۳ تا مانیتور بدون اتصال به سیم های تا دم در و فقط با اتصال به سیم برق فاز و نول نویز دارن موقعی هم که شصتی روی پنل رو فشار میدم صدای نویز تبیدل به صدای پوف میشه
ضمنا چراغ Led روی پنل در شب دائما روشن نیست فقط زمانی که گوشی رو برمیداری روشن میشه(که طبعا نمیشه شب هر وقت خواستی داخل کوچه رو ببینی سریع لو میری )) ایفون های برند دیگه که همسایمون دارن شب اتومات دائم روشنه تا صبح خاموش میشن
با سلام ایفون شما درسته هر وقت که تصویر روشن میشه یا زنگ میخوره اگه نور کم باشه چراغ دید در شب دوربین باید روشن بشه
با سلام آیا امکان نصب گوشی سوزوکی روی پنل الکتروپیک می باشد
با سلام اگه گوشی الکترو پیک از سویچر خود گوشی استفاده نشده باشه یعنی چهار سیم به مانیتور سیم زنگ وصل نباشه با یه سری تعغیرات میشه سوزوکی رو ی پیک بست
باسلام آیفون تصویری سوزوکی خریدم میدون دیدش کمه.فقط روبرورانشون میده.چطوری تنظیم میشه
سلام خدمت استاد . خواستم بپرسم که ما آیفون سوزوکی مدل sz-727mخریداری کرده ایم داخل دفترچه نصب نوشته که در این مدل پنل نیازی استفاده از ولتازdcنمیباشد. پس چگونه پنل کار میکند یعنی با ولتاژacکار میکند. و چراغ دید در شب یکسره روشن هست به نصاب گفتیم میگه ای کارتی ها مدلش اینجوره
سلام نصاب آیفون سوزوکی هستم دو ساله مرتب سوزوکی به همه پیشنهاد میکنم ولی چند روز اخیر یه مشکل برخورد کردم که آیفون با یه پنل برا دومنزل دوتا درب رو جدا باز بکنه ینی دوواحد که در هاشون جداس ولی پنل بیرونیشون یکیه خیلی تلاش کردم و به نتیجه نرسیدم اگه جوابی دارین ممنون میشم
اگه خواستین شمارمم میذارم راهنماییم کنید ۰۹۳۰۰۵۹۷۴۶۵
آیفون سوزوکی داریم
همه چی ش کار میکنه بغیر از رنگش
صدا میاره و می‌بره ولی از بیرون که زنگ‌میزنن داخل زنگ‌نمیزنه
میشه راهنمایی بفرمایید؟
سلام پنل آیفون سوزوکی علاوه بر ۴ سیم یه سیم هم واسه زنگ داره ولی پشت گوشی جایی برای اتصال سیم زنگ نیست و همون ۴ سیم اصلی قرار داره، شستی زنگ رو هم که فشار میدیم زنگ نمی زنه
سلام .وقت بخیر
اگه تک واحدی هست سیم زنگ رو به سیم شماره یک که مربوط به صدا و قفل بازکن هست وصل کنید.
باعرض سلام وخسته نباشید،ایفون تصویری سوزوکی دارم دوطبقه یه واحد تصویرش سیاه وسفیده لطفا راهنماییم کنید
سلام کارت رو چطور برای ایفن تصویری سوزوکی تعریف کنیم
عرض ادب واحترام ببخشید اگه اطلاع از کارت در باز کن دارد توصیح دهید
سلام من این آیفون دارم ولی هر واحدی که زنگ میزنه زنگ ما هم میخوره مشکل از کجاست؟؟
سلام ست کردن کارت سوزوکی چطوری با سپاس
