نقشه سیم کشی آیفون تصویری کوماکس
نصب آیفون تصویری کوماکس چه برای یک واحد و چه برای چند واحد تنها از ۴ سیم استفاده میشود. نقشه سیم کشی آیفون تصویری کوماکس یک استاندارد برای بیشتر برندهای آیفون تصویری ایرانی است که ترتیب رنگ بندی سیمها در آنها از آیفون تصویری کوماکس الگو گرفته شده است. ما در این مقاله قصد داریم به شما روش صحیح و اصولی نصب آیفون تصویری کوماکس را بیاموزیم تا اگر خودتان خواستید مراحل نصب را انجام دهید بتوانید بدون هیچ مشکلی مراحل نصب آیفون تصویری کوماکس را انجام دهید.
بخش تعمیرات آیفون تصویری آریا ایمن
رنگ بندی سیم ها در آیفون تصویری کوماکس
سیم قرمز: برای انتقال صدا استفاده میشود.
سیم آبی: برای انتقال جریان منفی استفاده میشود.
سیم زرد: برای انتقال جریان مثبت استفاده میشود.
سیم سفید: برای انتقال تصویراستفاده میشود.

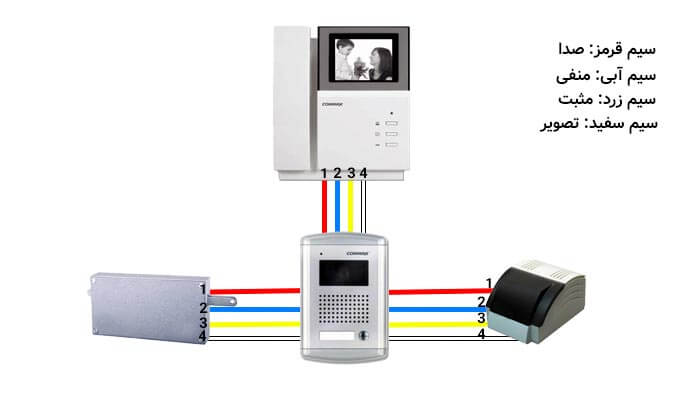

نحوه سیم کشی آیفون تصویری کوماکس برای یک واحد
اگر قصد نصب آیفون تصویری کوماکس برای یک واحد را داشتید کافیست ۴ سیم که ترتیب آنها را در تصویرپایین مشاهده میکنید از مانیتور داخل واحدتان به پنل بیرون محوطه میکشید.
نحوه سیم کشی آیفون تصویری کوماکس برای چند واحد
نقشه سیم کشی آیفون تصویری کوماکس چه برای یک واحد و چه برای چند واحد تنها از ۴ سیم استفاده میشوبرای تعداد واحد بالا از همان ۴ سیم استفاده میکند و حتی نیازی به سوئیچر خارجی ندارد بلکه از سوئیچر داخلی مانیتورها استفاده میکند..
خرید آیفون تصویری کوماکس
اگر مایل به خرید آیفون تصویری میباشید با کلیک بر روی لینک زیر از مدلها و قیمت آیفون تصویری های مختلف مطلع شوید.
خرید آیفون تصویری کوماکس
بهترین روش سیم کشی در ساختمان برای آیفون تصویری کوماکس
بهتر است از هر واحد یک کابل مجزا برای پنل یا داخل پارکینگ کشیده شود.
اگر در ساختمان شما به این طریق سیم کشی انجام شده باشد هنگام ایراد در سیم کشی می توانید مشکل را با هزینه کمتر و بدون نیاز به درگیری واحد های دیگر بر طرف کنید.
در غیر این صورت طبق همان سیم کشی قدیمی باید سیم کشی انجام گردد.
چهار نکته اساسی برای نصب آیفون تصویری کوماکس
- اگر سیم شماره یک (سفید) قطع باشد و بقیه سیم ها وصل باشد دستگاه (مانیتور) همه کارها از جمله ( زنگ خوردن، صدای رفت و برگشت، دربازکن) درست عمل میکند فقط تصویر ندارد .
- اگر سیم شماره دو (سیم زرد یا مثبت) قطع باشد، دستگاه هیچ کاری انجام نمی دهد و فقط هنگامی که از خارج از منزل شخصی زنگ می زند داخل زنگ می خورد اما داخل تصویر ندارد و خارج منزل شخص متوجه زنگ خوردن نمی شود (صدای زنگ خوردن از بیرون نمی آید)
- اگر سیم شماره سه (آبی یا منفی) قطع باشد، دستگاه به طور کامل قطع می شود حتی تصویر و صدا هم ندارد .
- اگر سیم شماره چهار ( قرمز یا سیم صدا) قطع باشد فقط تصویر وصل است و بقیه موارد قطع می باشد.
سلام.پنل جلوی درCAMAX است ومانتیور داخل comax است.ایا این دو با هم همخوانی دارد؟وازچه ترانسی برای نصب استفاده کنم؟دو سیم یا چهارسیم؟
سلام بله همخوانی دارند ترانس۴ سیم برق acبرای قفل وdc تغذیه پنل
عزیز برادر احتمالا اشتباه تایپی بوده که در متن بالا ترانس کوماکس را ۲۴ امپر قید فرمودید .برای صحت متن لطفا اصلاح گردد.
سلام ممنوم از راهنمایی شما چشم
درود فراوان ،مدل drc_403fرفتم برا نصب ولی پشت پنل دم در رو وقتی دیدم متوجه شدم انگار شیم کشی اشتباه است از کارخانه سیم های شستی ها همین جوری رها هستند وورودی وخروجی در باز کن نداره راهنمایی کنید لطفا
باتشکر فراوان
عالی .سوال داشته باشیم جواب میدهید؟
سلام آیفون commaxتهیه و نصب کردم موقع باز کردن درب پارازیت داره.شبها خود به خود تصویر بالا میاره و صدای تق تق داره فقط شبها
سلام پنل و مانیتور پیش هم وصل کنید که از سالم بودن دستگاها مطمئن شوید این ایراد معمولا از سیم کشی میتونه باشه
سلام من سیمها رو رو بروی هم بستم ملی زنگ میخوره کجار و اشتباه میبندم
سلام من یک دستگاه آیفون کوماکی دو طبقه خریدم نصب کردن از لحظه اول زنگ نخورد هنوزم نمیخوره مشکلش چه طوری حل میشه لطفا کمکم کنید
سلام در بخش توضیح راجب ترانس گفتید نیاز به ترانس ۱۲ امپر ویا ۲۴ امپر هست منظور شما از امپر چیه ؟؟؟
ایا منظور شما ۱۲٫ ۲۴ وات یا ولت بوده
سلام وعرض ادب
شاسی درب بازکن در مانیتور کوماکس کار نمیکند ولی بقیه تصویر و صدا و …درست است
سلام.دستگاه ما وقتی از جلوی درب زنگ میزنن، داخل منزل صداش در نمیاد.مانیتور روشن میشود و بقیه کارها انجام میشود.اما صدای بوق نمیاد.ولی میتوانیم با جلوی درب صحبت کنیم.درب را هم باز میکنیم.لطفا راهنمایی کنید.کوماکس میباشد.
